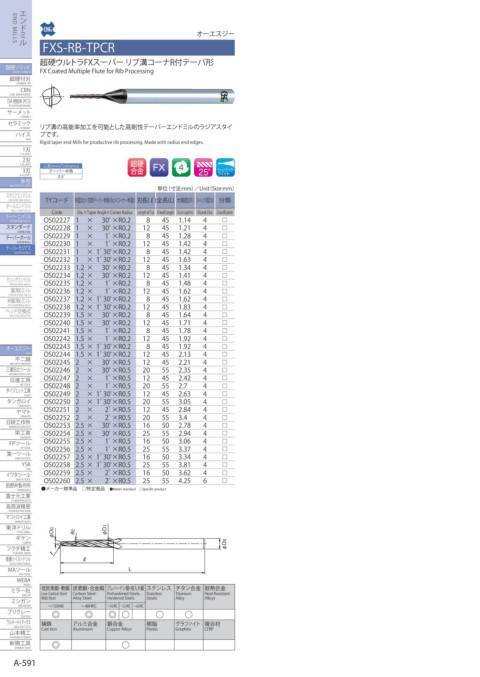

Page 636 - S.I.T.E.切削工具ガイドブックVol.4 鉄鋼・難削材料用

エンドミル

オーエスジー
FXS-RB-TPCR
END MILLS
超硬ウルトラFXスーパー リブ溝コーナR付テーパ形
超硬ソリッド
SOLID CARBIDE FX Coated Multiple Flute for Rib Processing
超硬付刃
CARBIDE TIP
CBN
CUBIC BORON NITRIDE
DIA焼結体(PCD)
POLYCRYSTALLINE DIAMOND
サーメット
CERMET
セラミック
CERAMIC リブ溝の高能率加工を可能とした高剛性テーパーエンドミルのラジアスタイ
ハイス プです。
HSS
Rigid taper end Mills for productive rib processing. Made with radius end edges.
1刃
1-FLUTES
2刃
2-FLUTES
公差(mm)Tolerance
3刃 テーパー半角
3-FLUTES
±5′
多刃
MULTIPLE FLUTES
単位（寸法:mm）／Unit（Size:mm）
スクエアエンドミル
SQUARE END MILLS TYコード 外径(Dc)×刃部テーパー半角(θc)×コーナー半径(r) 刃長(ℓ) 全長(L) 大端径(D1) シャンク径(Ds) 分類
ボールエンドミル
BALL END MILLS Code Dia.×Taper Angle×Corner Radius Length of Cut Overall Length Dia at Large End Shank Dia. Classification
テーパーエンドミル
TATER END MILLS OS02227 1 × 30' ×R0.2 8 45 1.14 4 □
スタンダード OS02228 1 × 30' ×R0.2 12 45 1.21 4 □
STANDARD
テーパーボール OS02229 1 × 1ﾟ×R0.2 8 45 1.28 4 □
TATER BALL OS02230 1 × 1ﾟ×R0.2 12 45 1.42 4 □
テーパーラジアス
TATER RADIUS OS02231 1 × 1ﾟ30'×R0.2 8 45 1.42 4 □
OS02232 1 × 1ﾟ30'×R0.2 12 45 1.63 4 □
OS02233 1.2 × 30' ×R0.2 8 45 1.34 4 □
OS02234 1.2 × 30' ×R0.2 12 45 1.41 4 □
ラフィングエンドミル
ROUGHING MILLS OS02235 1.2 × 1ﾟ×R0.2 8 45 1.48 4 □
面取ミル OS02236 1.2 × 1ﾟ×R0.2 12 45 1.62 4 □
CHAMFERING MILLS
R面取ミル OS02237 1.2 × 1ﾟ30'×R0.2 8 45 1.62 4 □
R-CHAMFERING MILLS OS02238 1.2 × 1ﾟ30'×R0.2 12 45 1.83 4 □
ヘッド交換式
HEAD EXCHANGETYPE OS02239 1.5 × 30' ×R0.2 8 45 1.64 4 □
OS02240 1.5 × 30' ×R0.2 12 45 1.71 4 □
OS02241 1.5 × 1ﾟ×R0.2 8 45 1.78 4 □
OS02242 1.5 × 1ﾟ×R0.2 12 45 1.92 4 □
OS02243 1.5 × 1ﾟ30'×R0.2 8 45 1.92 4 □
オーエスジーオーエスジー
OSG
OSG OS02244 1.5 × 1ﾟ30'×R0.2 12 45 2.13 4 □
不二越
NACHI-FUJIKOSHI OS02245 2 × 30' ×R0.5 12 45 2.21 4 □
三菱日立ツール OS02246 2 × 30' ×R0.5 20 55 2.35 4 □
MITSUBISHI HITACHI TOOL OS02247 2 × 1ﾟ×R0.5 12 45 2.42 4 □
日進工具
NS TOOL OS02248 2 × 1ﾟ×R0.5 20 55 2.7 4 □
ダイジェット工業
DIJET OS02249 2 × 1ﾟ30'×R0.5 12 45 2.63 4 □
タンガロイ OS02250 2 × 1ﾟ30'×R0.5 20 55 3.05 4 □
TUNGALOY
ヤマト OS02251 2 × 2ﾟ×R0.5 12 45 2.84 4 □
YAMATO OS02252 2 × 2ﾟ×R0.5 20 55 3.4 4 □
日研工作所 OS02253 2.5 × 30' ×R0.5 16 50 2.78 4 □
NIKKEN KOSAKUSHO
栄工舎 OS02254 2.5 × 30' ×R0.5 25 55 2.94 4 □
EIKOSHA
FPツール OS02255 2.5 × 1ﾟ×R0.5 16 50 3.06 4 □
FP TOOL OS02256 2.5 × 1ﾟ×R0.5 25 55 3.37 4 □
第一ツール □
DAIICHI TOOL OS02257 2.5 × 1ﾟ30'×R0.5 16 50 3.34 4
YSK OS02258 2.5 × 1ﾟ30'×R0.5 25 55 3.81 4 □
YSK
イワタツール OS02259 2.5 × 2ﾟ×R0.5 16 50 3.62 4 □
IWATA TOOL OS02260 2.5 × 2ﾟ×R0.5 25 55 4.25 6 □
田野井製作所
TANOI MFG ●メーカー標準品 □特定商品 ●Maker standard □Specific product
富士元工業
FUJIGEN KOGYO
高周波精密
KOSHUHA PRECISION
マコトロイ工業
MAKOTOLOY
東洋ドリル П%
TOYO DRILL П%D ВD
ギケン
GIKEN П%T
フクダ精工
FUKUDA SEIKO S
斎藤ツイストドリル Ὑ
SAITO TWIST DRILL
MAツール -
MA TOOL
WEBA
WEBA
ミラー社 低炭素鋼･軟鋼 炭素鋼･合金鋼 プレハードン鋼・焼入れ鋼 ステンレス チタン合金 耐熱合金
MILLER Low Carbon Steel Carbon Steel- Prehardened Steels, Stainless Titanium Heat Resistant
ミシガン Mild Steel Alloy Steel Hardened Steels Steels Alloy Alloys
MICHIGAN ～150HB ～40HRC ～45HRC ～55HRC ～65HRC
ブリクレー
BLICKLE ◎ ◎ ◎ ○ ○ ○
ワルタータイテックス 鋳鉄 アルミ合金 銅合金 樹脂 グラファイト 複合材
WALTER TITEX Cast Iron Aluminium Cupper Alloys Plastic Graphite CFRP
山本精工
YAMAMOTO SEIKO
新開工具 ◎ ○
SHINKAI TOOL
A-591
