超硬合金の仕上げ加工だけでなく、調質鋼から焼き入れ鋼まで、鏡のような滑らかな加工面が実現。

日進工具 : PCDボールエンドミル

PCDRB

  • PCDRB
  • 材質:PCD(ダイヤモンド焼結体)

●安定した加工面を得るためのユニークな工具デザイン。
●3次元仕上げ加工においてナノレベルの面粗さを得られ、磨きレスが可能。
●バージョンアップした刃先デザインが、加工面品位の更なる安定化を実現しました。

TYコード ボール半径
(R)
有効長
(ℓ1)
刃長
(ℓ)
刃径
(D)
首角
(γ)
シャンク径
(d)
全長
(L)
NS08827 R0.05 0.15 0.05 0.1 15°
4
48
NS08828 R0.05 0.25 0.05 0.1 15° 4 48
NS08829
R0.075
0.23 0.075 0.15 15° 4 48
NS08830 R0.075 0.38 0.075 0.15 15° 4 48
NS08831 R0.1 0.5 0.1 0.2 15° 4 48
NS08832 R0.2 1 0.2 0.4 15° 4 48
NS08833 R0.3 1.5 0.3 0.6 15° 4 48
NS08834 R0.5 2.5 0.5 1 15° 4 50
NS08835 R0.75 3.8 0.75 1.5 15° 4 48
NS08836 R1 5 1 2 15° 4 48

※表記の首角(γ°)は目安になります。

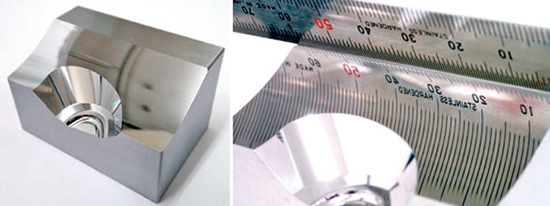

●加工事例(被削材:NAK80 40HRC)
